宋凱 戴俊(立邦涂料(中國)有限公司工程技術部，上海201201)
摘要：采用特殊陽離子乳液制備底漆，利用其陽離子性、高滲透性，有效提高產品對底材的封閉性，采用交聯技術能顯著提高其對各種基材以及新舊面漆的附著力，通過添加特殊的顏填料，能顯著提高產品的施工性，解決傳統陽離子透明底漆的缺陷，大幅提高產品的應用推廣性。
關鍵詞：陽離子乳液;底漆;滲透性;封閉性;附著力;施工性
中圖分類號：TQ630.7 文獻標識碼：A 文章編號：1009-1696(2012)12-0014-03
0·引言
隨著我國建筑裝飾業的發展，建筑涂料逐漸成為建筑內外墻裝飾的主要材料，而底漆的作用則越來越受到人們的關注。現市場上主流的底漆產品為陰離子型，雖然其性能在正常情況下基本能滿足市場的要求，但是現階段我國的建筑工程市場經常有趕工期現象，致使水泥基材的保養時間不夠，導致基材堿性或者鹽分過高，造成外墻涂料泛堿或短期退色，產生許多投訴，而傳統陽離子透明底漆因施工難度大，(應用)推廣方面存在一定的缺陷，針對該現象，我們開發了一種外墻高性能水性化陽離子白底漆，采用交聯技術能顯著提高其對各種基材以及新舊面漆的附著力，以其優異的滲透性，顯著提高其對底材的封閉性，減少基材鹽類、堿性物質的析出;通過添加特殊的顏料，能顯著提高產品的施工性，解決傳統陽離子透明底漆的缺陷，大幅提高產品的應用推廣性。
1·實驗部分
1.1 原材料
1.1.1 乳液
本次試驗選擇了國民淀粉、昭和、科萊恩等公司的乳液產品進行相關實驗。
1.1.2 助劑
雖然助劑在乳膠涂料中所占的質量百分比不大，但其與涂膜性能密切相關。因此，選擇合理的在酸性條件下能穩定發揮各自作用的助劑非常重要。我們選擇以下公司的助劑進行試驗：
分散劑：EFKA、BYK、科萊恩等公司產品;
增稠劑：日本進口羥乙基纖維素、赫可力士化工、DOW、ADEKA等公司產品;
消泡劑：圣諾普科、布萊克本、迪高、科寧、明凌等公司產品;
性能測試：(1)通過添加以上助劑對陽離子乳液的性能無負面影響;(2)在陽離子乳液中能穩定發揮助劑本身的作用。
1.2 參考配方
陽離子白底漆的參考配方如下：

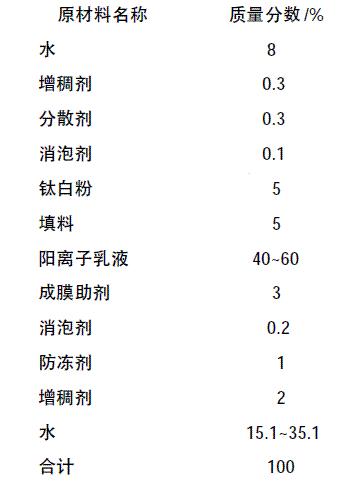

陽離子白底漆的參考配方
2·試驗結果
2.1 常規性能測試結果
按JGT210—2007《建筑內外墻用底漆》要求進行常規性能檢測，結果見表1。

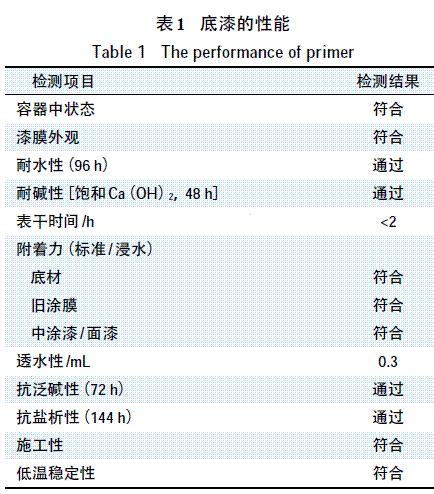

表1 底漆的性能
2.2 附著力測試結果
不同種類的底漆產品在不同底材上的附著力測試數據見表2。

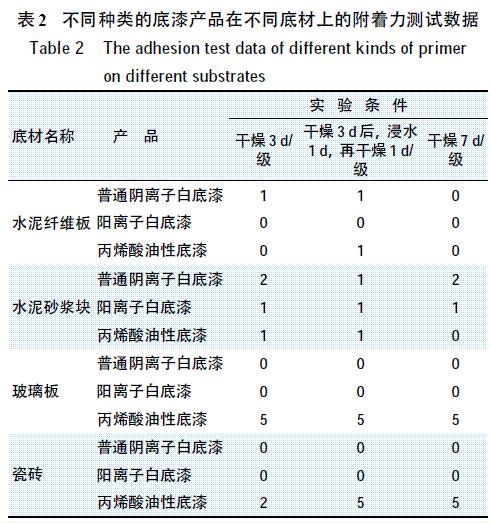

表2 不同種類的底漆產品在不同底材上的附著力測試數據
相同的底材(水泥纖維板)，與不同面漆的附著力測試數據見表3。
