2.3 顏料體積濃度(PVC)的確定

　　在水性環氧防腐底漆中顏料體積濃度(PVC)對涂層性能具有明顯的作用與影響。試驗證明，適宜的顏料體積濃度(PVC)，涂膜對介質的吸附性小，耐化學性和保護性最好。顏料用量在臨界顏料體積濃度以下時，防銹性能隨顏料體積濃度的增加而提高;超過臨界顏料體積濃度時，則防銹性能大幅度下降。因此，在設計配方時，顏料用量均在臨界顏料體積濃度以下。兼顧涂層性能及涂料生產應用的經濟性，研究中確定水性環氧防腐底漆的PVC為25%～40%。

　　2.4 防銹顏料的確定

　　化學防銹顏料主要有鉛系顏料、鋅系顏料、鉻酸鹽顏料、磷酸鹽顏料等,鉛系顏料、鉻酸鹽顏料因含有對人體危害較大的鉛、鉻重金屬，特別是鉻酸鹽顏料如鋅鉻黃屬于致癌物，應禁止使用。考慮到防腐性及環保要求，水性環氧防腐底漆中主要選用磷酸鋅和三聚磷酸鋁作為防銹顏料。磷酸鋅其防銹機理在于能在金屬表面和Fe3+形成附著牢固的絡合物Fe[Zn3(PO4)3]沉淀層而抑制陽極反應，同時能與涂料中的羥基、羧基絡合，使顏料-漆料-底材之間形成化學結合而提高涂層的附著力和抗滲性。三聚磷酸鋁為白色顏料，微溶于水，在涂層下溶解時電離出P3O105-，在陽極部位與金屬離子結合成不溶的鈍化膜，該膜硬度高，附著牢固。

　　表4為三聚磷酸鋁和磷酸鋅不同配比的耐鹽霧檢驗結果。

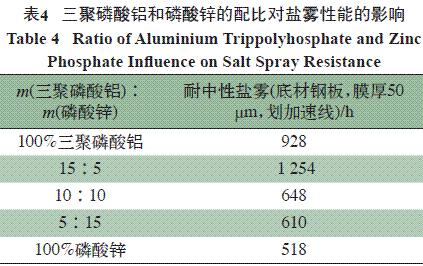

 表4 三聚磷酸鋁和磷酸鋅不同配比的耐鹽霧檢驗結果

　　從表4可以看出，三聚磷酸鋁與磷酸鋅的配比為3∶1時防腐效果最好，鹽霧1254h不起泡。

　　3·結語

　　(1)試驗結果表明，篩選進口水性環氧乳液及水性環氧固化劑，優化配方制備水性環氧防腐底漆，性能滿足企業標準Q/12DT0356—2013標準要求。

　　(2)本試驗研制的水性環氧防腐底漆硬度高、耐鹽霧性優異，滿足高性能、環保的要求。

　　(3)采用的進口水性環氧乳液及水性環氧固化劑價格較高，推廣應用受到限制。

　　參考文獻

　　[1]劉登良.涂料工藝[M].4版.北京:化學工業出版社,2011-12

　　[2]涂料助劑[M].北京:化學工業出版社

　　[3]曾凡輝,陳紅梅,謝續江.水性環氧防腐涂料耐鹽霧性能研究[J].中國涂料,2004,19(12):26-28

　　[4]錢立強.快干型雙組分水性環氧樹脂涂料的研究[J].涂料工業,1999,29(11):30-32
