【中國(guó)涂料采購(gòu)網(wǎng)】沈雪鋒，顧斌，茍小青(中海油常州涂料化工研究院，江蘇常州213016)

　　摘要：復(fù)配了一系列適用于水泥預(yù)制板表面裝飾的UV固化涂料。該涂層體系包括：滲透液、封閉底漆、膩?zhàn)印⒂猩嫫帷⑼该髂z和罩光清漆。討論了其特點(diǎn)和施工配套操作工藝。

　　關(guān)鍵詞：UV固化;復(fù)合裝飾板;滲透液

　　0·引言

　　目前市場(chǎng)上有一種產(chǎn)品，采用粉煤灰等回收廢料制成纖維增強(qiáng)型水泥預(yù)制材料板，再通過(guò)UV固化涂料進(jìn)行表面裝飾，制成仿大理石效果的建筑裝飾板，具有環(huán)保性好、顏色圖案豐富、立體感強(qiáng)、硬度高、抗劃傷、易清潔、不易燃等優(yōu)點(diǎn)。可應(yīng)用于商場(chǎng)、地鐵、醫(yī)院等公共設(shè)施的建筑裝飾裝修，具有相當(dāng)強(qiáng)的性價(jià)比優(yōu)勢(shì)。

　　UV裝飾板與傳統(tǒng)的板材相比有以下幾點(diǎn)優(yōu)勢(shì)：表面光滑度高，鏡面高光效果明顯，不褪色。通過(guò)對(duì)比實(shí)驗(yàn)證明，UV裝飾板相比傳統(tǒng)板材的優(yōu)勢(shì)體現(xiàn)在：具有更優(yōu)異的理化性能，能經(jīng)久不失色，并解決了色差現(xiàn)象;環(huán)保健康，通常烤漆類(lèi)板材烘烤固化后，仍不斷有揮發(fā)性物質(zhì)(VOC)釋放，UV裝飾板不但本身不含苯類(lèi)易揮發(fā)性物質(zhì)，而且通過(guò)紫外光固化，形成致密固化膜，降低了基材中有害氣體的釋放量;漆膜豐滿，色彩豐富;耐刮擦、高硬度越磨越鮮亮;常溫固化，長(zhǎng)期不變形;耐酸堿，抗腐蝕，UV板能抵御各種酸堿消毒液的腐蝕，可使用于潮濕地區(qū)等環(huán)境。

　　本文研制了一系列涂層配方，并對(duì)涂層的基本性能、耐磨性能、耐候性能等進(jìn)行了研究。該涂層體系包括：滲透液、封閉底漆、膩?zhàn)印⒂猩嫫帷⑼该髂z、罩光清漆。

　　1·實(shí)驗(yàn)部分

　　1.1 主要原材料

　　環(huán)氧丙烯酸酯、氨基丙烯酸酯、聚酯丙烯酸酯、四官能聚氨酯丙烯酸酯、六官能聚氨酯丙烯酸酯、2-苯氧基乙基丙烯酸酯(POEA)、三羥甲基丙烷三丙烯酸酯(TMPTA)、三丙二醇二丙烯酸酯(TPGDA)、甲基丙烯酸羥乙酯(HEMA)、2-羥基-2-甲基-1-苯基-1-丙酮(1173)、1-羥基-環(huán)己基苯酮(184)、2,4,6-三甲基苯甲酰二苯基氧化膦(TPO)、異丙基硫雜蒽酮(ITX)、4-二甲氨基苯甲酸乙酯(EDAB)：常州華鈦化學(xué)股份有限公司;滑石粉、金紅石型鈦白粉、非浮性鋁銀漿、結(jié)晶型SiO2：工業(yè)品。

　　1.2 實(shí)驗(yàn)設(shè)備

　　光固化機(jī)UV-102型：歐石曼科技發(fā)展有限公司;UV能量計(jì)，UV-INTEGRATOR型;NDJ-1旋轉(zhuǎn)式黏度計(jì)：上海森地科學(xué)儀器設(shè)備有限公司;SFJ-400D磨砂分散攪拌多用機(jī)：上海現(xiàn)代環(huán)境工程技術(shù)有限公司;耐磨性試驗(yàn)機(jī)：天津材料試驗(yàn)機(jī)廠。

　　1.3 涂料配制

　　將市售UV樹(shù)脂、活性稀釋劑以及引發(fā)劑和其他助劑按配方量混合，以1000r/min高速攪拌分散15～30min，物料分散均一，細(xì)度達(dá)到要求，將漆樣過(guò)濾備用。

　　1.4 漆膜固化

　　將漆樣輥涂施工在復(fù)合材料樣板上，在UV燈下固化，固化能量為300～800mJ/cm2，手指觸摸漆膜表面不粘手。

　　1.5 性能檢測(cè)

　　綜合性能測(cè)試，涂料黏度按GB/T1723—1993測(cè)定;漆膜硬度用鉛筆劃痕硬度儀按GB/T6739—1996測(cè)試;漆膜附著力用漆膜劃格器按GB/T9286—1998劃格法測(cè)定;漆膜光澤度按GB/T9754—1988測(cè)定，耐磨性按GB/T1768—1979測(cè)定。

　　2·配方示例及討論

　　2.1 滲透液

　　滲透液起到的作用是潤(rùn)濕基材，提高漆膜與基材表面附著力，并且提高后續(xù)涂層對(duì)基材的成膜鋪展性。滲透液通常要求盡量薄涂施工，常在配方中選擇性加入一些揮發(fā)速度較快的溶劑，例如丙酮、乙醇、丁酮、醋酸乙酯等，配合適當(dāng)量的活性稀料。參考配方見(jiàn)表1。

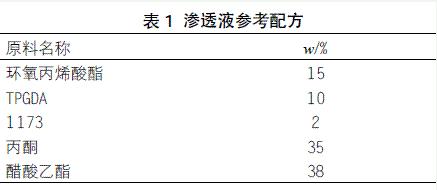

表1 滲透液參考配方

　　2.2 UV封閉底漆和膩?zhàn)?/p>

　　UV封閉底漆和UV膩?zhàn)覽1]都有需要在底材上很好的附著力，硬度高、易打磨。UV封閉底漆和UV膩?zhàn)釉谕ǔ５氖褂脠?chǎng)合和作用方面稍有不同，

　　UV封閉底漆應(yīng)用于底材表面，起到封閉毛細(xì)孔的作用;UV膩?zhàn)觿t一般用于厚涂施工，適用于表面平整度較差的基材，得到一個(gè)平整和光滑度較好的板材表面，層與層之間控制好固化程度，適當(dāng)打磨可以達(dá)到最好的層間附著效果。

　　UV封閉底漆與UV膩?zhàn)酉啾龋奶盍陷^少，黏度也較低，可以向底材的細(xì)小管孔中滲透，對(duì)增進(jìn)涂層附著力有較好的幫助。

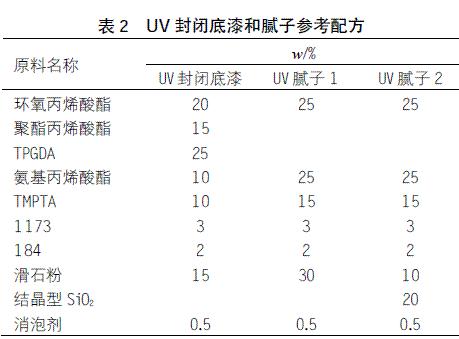

表2 UV封閉底漆和膩?zhàn)訁⒖寂浞?/center>

　　涂料配制好后，進(jìn)行高速攪拌，充分?jǐn)噭颍诉^(guò)程中涂料溫度可能會(huì)升高，可以適量加入阻聚劑。

　　配方中的環(huán)氧丙烯酸酯在固化速率和附著性能方面表現(xiàn)較好，聚酯丙烯酸樹(shù)脂可改善涂層的韌性和抗沖擊性能，氨基丙烯酸酯具有硬度高，優(yōu)良的耐化學(xué)性和力學(xué)強(qiáng)度等優(yōu)點(diǎn)。單體TPGDA起到稀釋體系黏度，并且其體積收縮小，不影響涂層附著力性能，皮膚刺激性低。TMPTA固化速度快，交聯(lián)密度大，黏度是多官能活性稀釋劑中最低的一種。

　　底漆和膩?zhàn)咏?jīng)過(guò)一段時(shí)間的放置，會(huì)出現(xiàn)分層沉底現(xiàn)象，可以加入一定量的防沉觸變劑，例如：膨潤(rùn)土、氣相二氧化硅。

　　2.3 UV有色面漆

　　UV有色面漆需要提供裝飾性、保護(hù)性和功能性。要求涂膜豐滿度好、硬度高、耐磨性好、耐候性、耐化學(xué)性佳。其參考配方見(jiàn)表3。

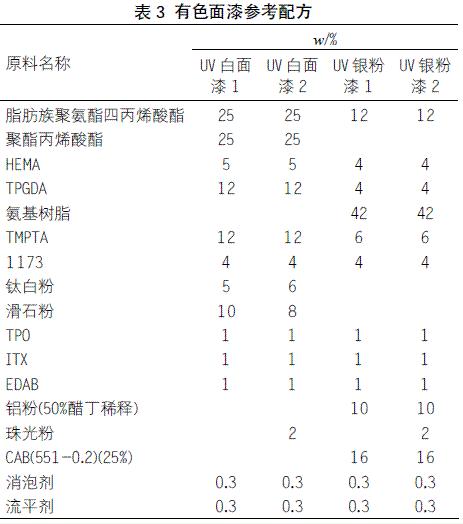

表3 有色面漆參考配方

　　配方中使用的TPGDA稀釋能力強(qiáng)，可改善固化膜的柔韌性，HEMA帶有羥基，有利于提高對(duì)基材的附著力。配方中的鈦白粉和鋁粉的加量比較關(guān)鍵，加量少，會(huì)影響漆膜的遮蓋力，加量多，則遮蓋力太強(qiáng)，會(huì)影響漆膜的干性。這需要根據(jù)施工現(xiàn)場(chǎng)的施工涂層厚度和光固化機(jī)燈管能量來(lái)進(jìn)行相應(yīng)地調(diào)整。有色面漆的黏度可以通過(guò)加入單體和適量的惰性溶劑來(lái)進(jìn)行調(diào)整以方便涂裝施工。在配方中加入一定量的珠光粉可以得到更好的閃光效果。

　　2.4 UV透明膠和罩光清漆

　　UV透明膠的作用是提高層間附著力，用于增強(qiáng)復(fù)合印花膜與UV面漆層的附著力。UV罩光清漆和有色面漆相比，主要區(qū)別在于前者不含無(wú)機(jī)填料，施工后獲得平整、光滑、飽滿的罩光效果。如果要獲得亞光或磨砂效果，可以添加適量的消光粉和耐磨填料，透明膠和罩光清漆參考配方見(jiàn)表4。

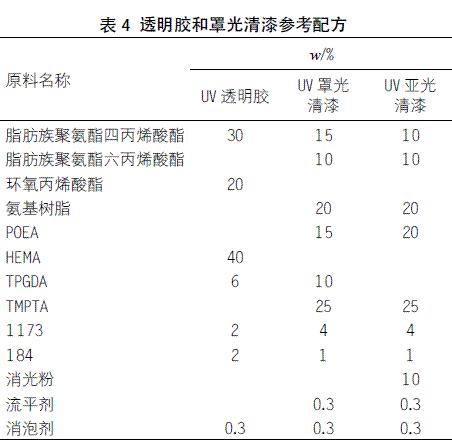

表4 透明膠和罩光清漆參考配方

　　配方中的環(huán)氧丙烯酸樹(shù)脂，雖然有固化速度快、硬度高、光澤高、耐化學(xué)品優(yōu)異等性能，但其耐光老化和耐黃變較差，不適用于耐候清漆涂層。清漆配方中加入六官能聚氨酯丙烯酸酯，提高了漆膜硬度和耐擦傷性。黃變和失光是罩光清漆較為重要的技術(shù)指標(biāo)，在配方中加入一定量的紫外線吸收劑[2-3]可以有效地改進(jìn)這方面的不足(見(jiàn)表5)。

　　

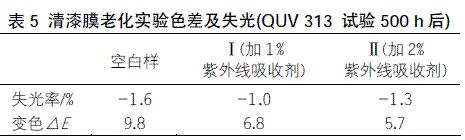

表5 清漆膜老化實(shí)驗(yàn)色差及失光

　　實(shí)驗(yàn)數(shù)據(jù)顯示，加入紫外線吸收劑能使漆膜的失光和變色性能有一定程度改善。但是紫外線吸收劑加量也需要控制，過(guò)大的用量會(huì)影響到涂層本身的固化性能，降低了膜層固化強(qiáng)度，可能會(huì)有適得其反的作用。
