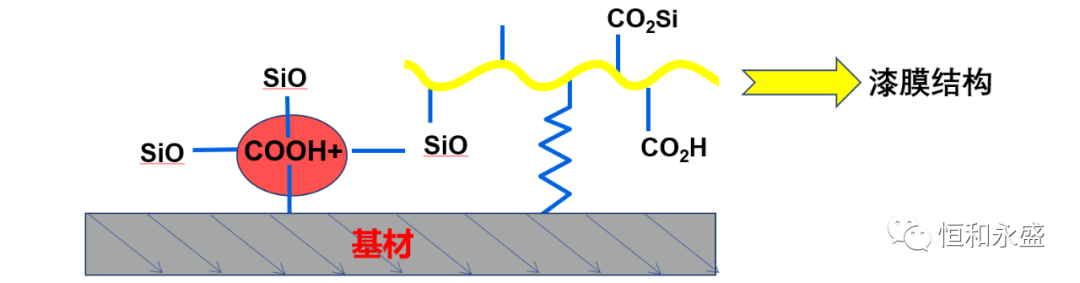

LR-319是一款改性有機硅純丙共聚乳液，采用無皂聚合工藝，乳液具有優異的早期耐水性和耐黃變性能。

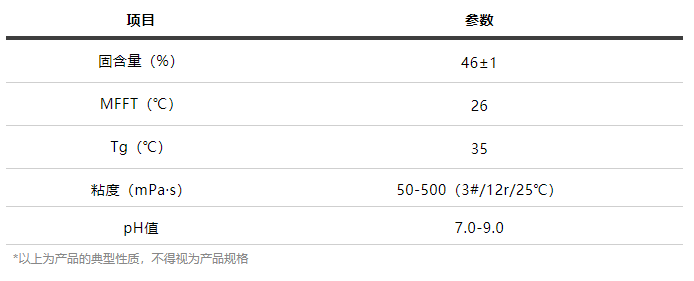

* 優異的耐水白和水白恢復性
* 干濕膜色差低

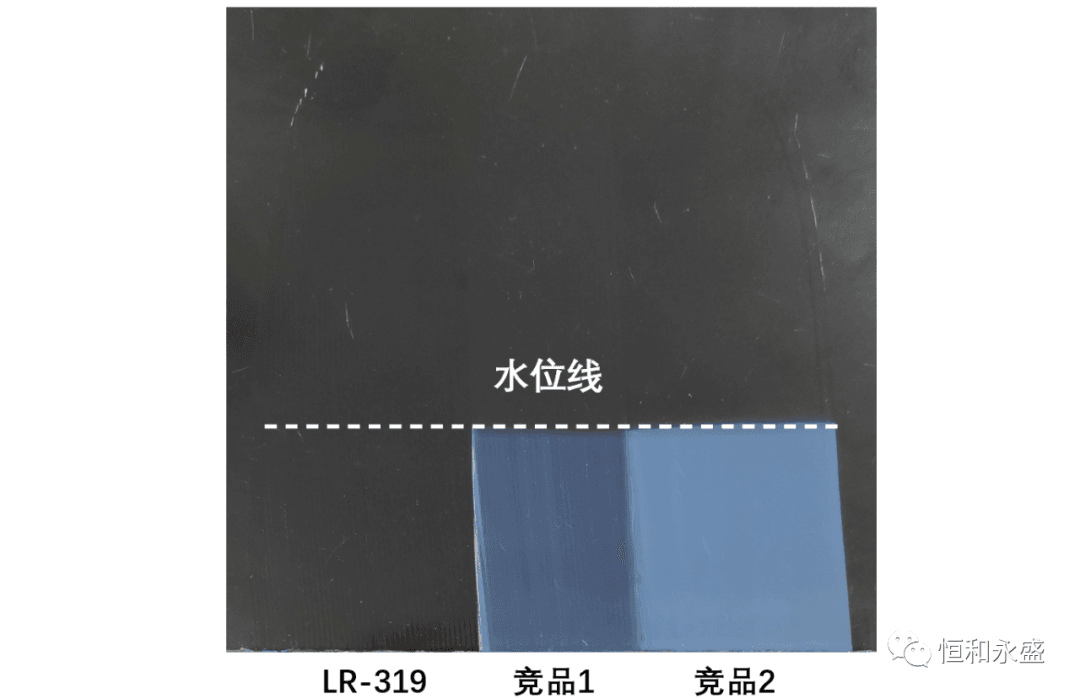

測試方法：LR-319與競品乳液用100μm的線棒刮涂在玻璃板上，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護24h，然后泡水48h，觀察水白情況。
測試小結：競品1與競品2泡水部分均泛白，而LR-319沒有明顯泛白現象，故LR-319的初期耐水性明顯好于競品。

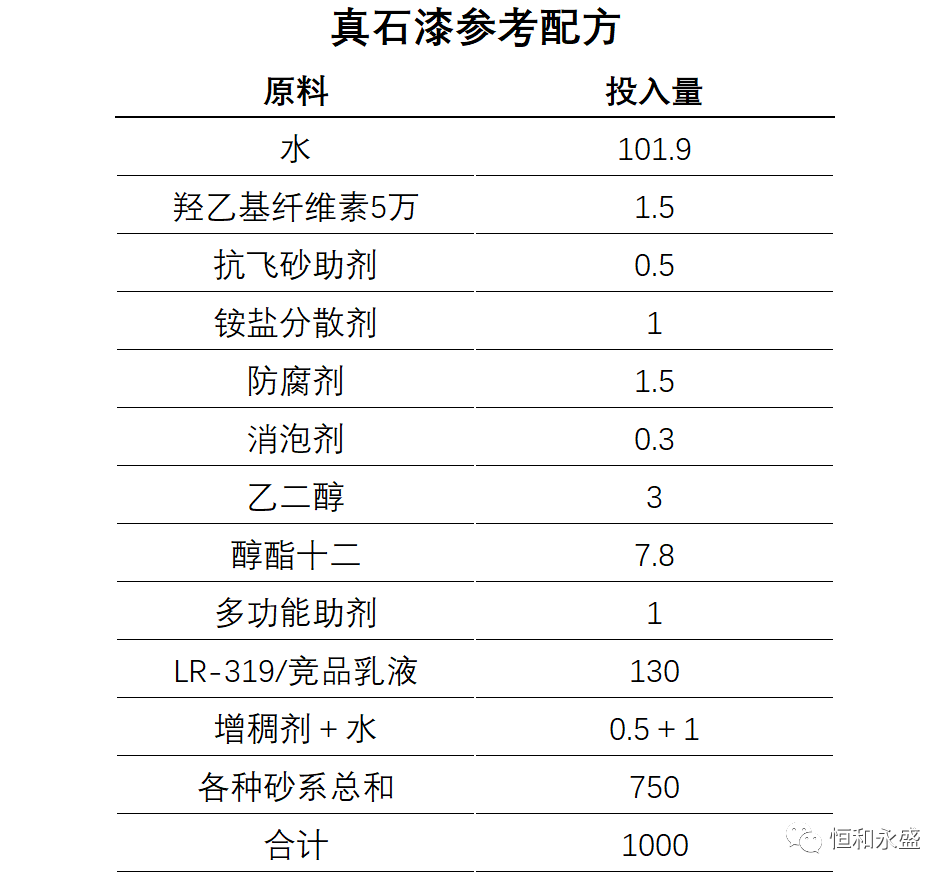

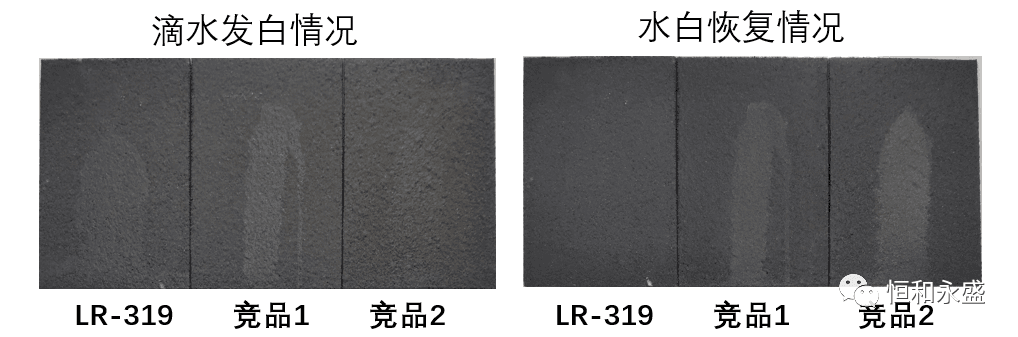

測試方法：按照參考配方制成真石漆板，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護24h后，滴水18h，再放于常溫養護4h，觀察滴水發白情況以及水白恢復情況。
測試小結：由實驗測試結果可以看出，滴水后LR-319發白程度比競品輕，水白恢復性能也優于競品。

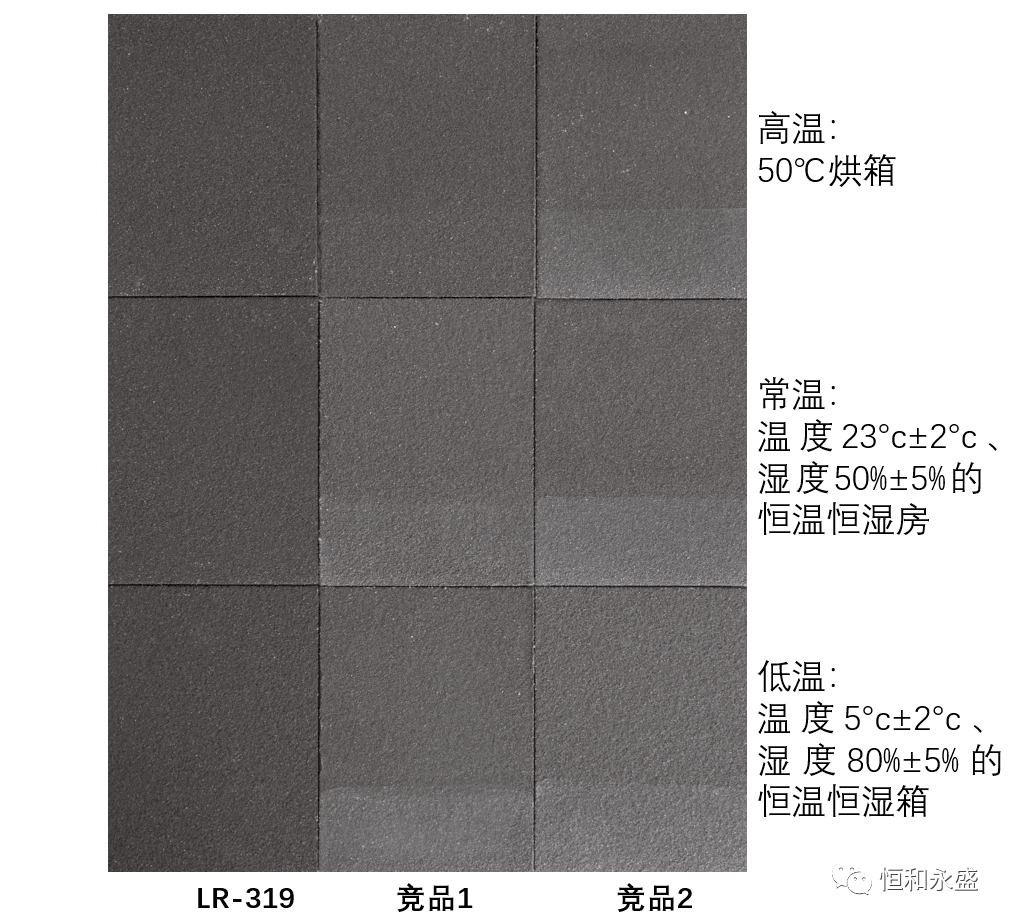

測試方法：按照參考配方制成真石漆板，在高溫、常溫、低溫三種不同環境下養護24h，然后泡水24h，觀察展色、高低溫色差及水白恢復情況。
測試小結：由實驗測試結果可以看出，LR-319的展色性和高低溫色差、耐水性比競品好。

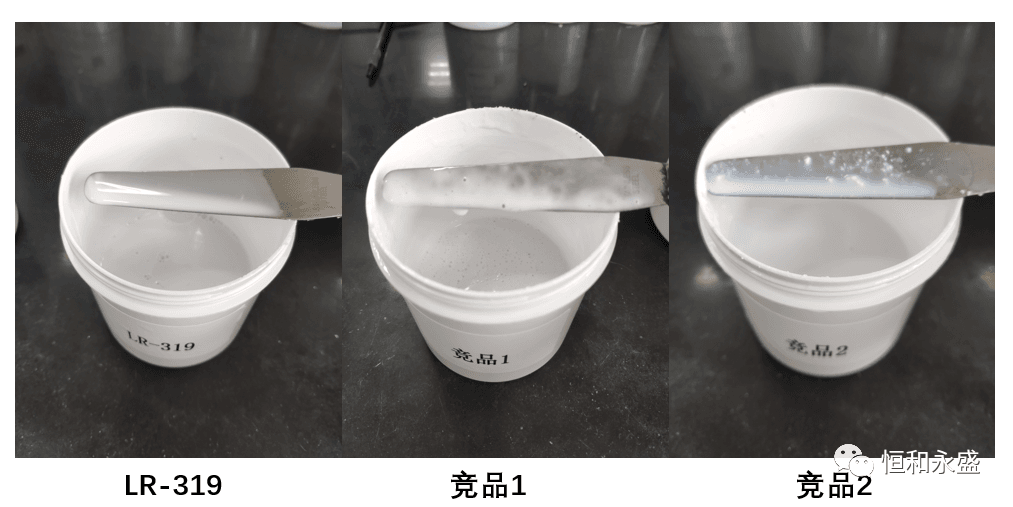

測試方法：根據參考配方制備真石漆，加入同等量的乳液與助劑，將轉速提高至2500RPM，在室溫狀態攪拌2h后，隨時觀察乳液狀態，記錄乳液發生絮凝、破乳的時間，狀態良好，則視為通過。
測試小結：LR-319乳液無發生絮凝、破乳，液體狀態良好，通過測試，故LR-319有優異的機械穩定性。

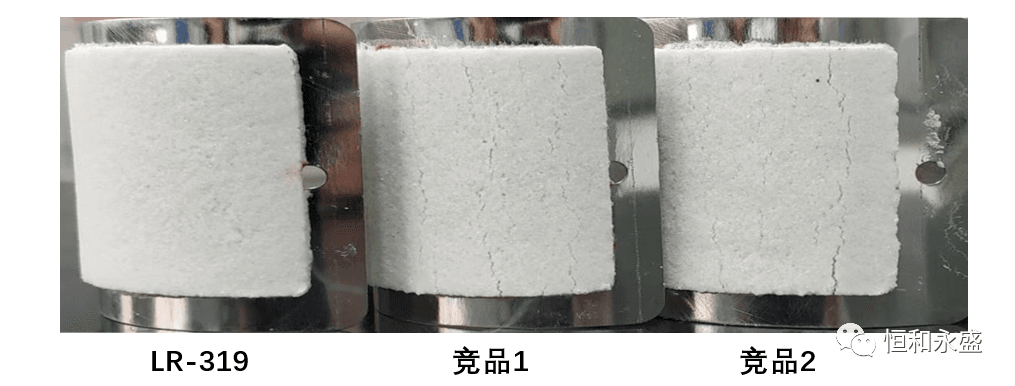

測試方法：根據參考配方制備真石漆，按國標JG/T 24-2018測試，刮涂在馬口鐵上，制備5個試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護14天后，測試柔韌性。

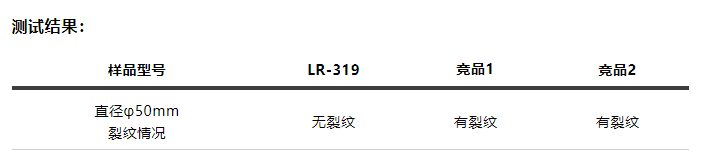

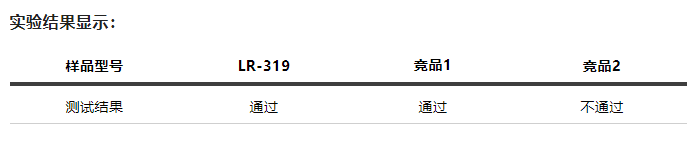

測試小結：LR-319直徑φ50mm無裂紋，競品均有裂紋，故LR-319的柔韌性比競品好。
測試方法：根據參考配方制備真石漆，按國標JG/T 24-2018測試，把真石漆刮涂在砂漿塊上，制備12個試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護14天后，測試粘結強度。

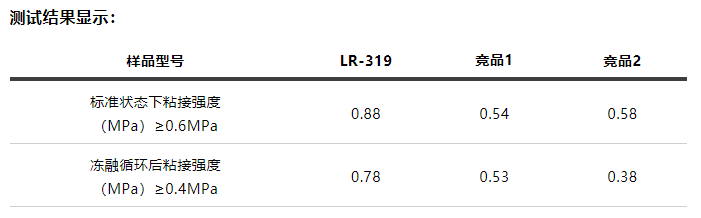

測試小結：由測試結果顯示，LR-319標準狀態下粘接強度≥0.6MPa，凍融循環后粘接強度≥0.4MPa，通過國標JG/T24-2018標準，而競品未能通過國標，故LR-319粘結強度比競品佳。
測試方法：根據參考配方制備真石漆，按國標JG/T 24-2018測試，真石漆刮涂在砂漿塊上，制備5個試件，在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護4天后，再放入50°恒溫箱中2天，取出在溫度23°c±2°c，濕度50%±5%的恒溫恒濕房養護1天后，測試吸水量。

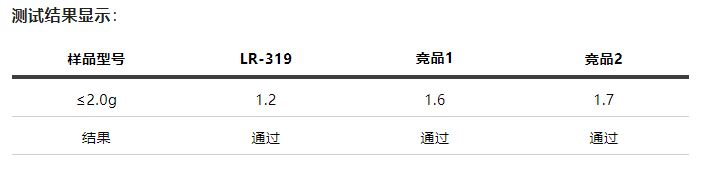

測試小結：由測試結果顯示看出， LR-319與競品吸水量均小于2g，均能通過國標。

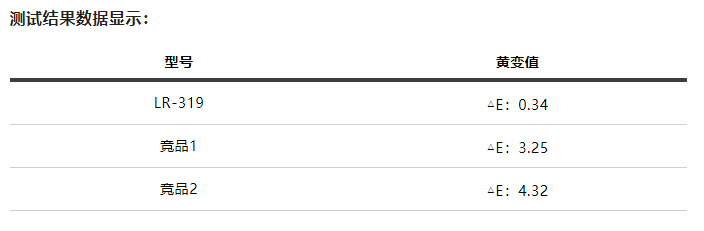

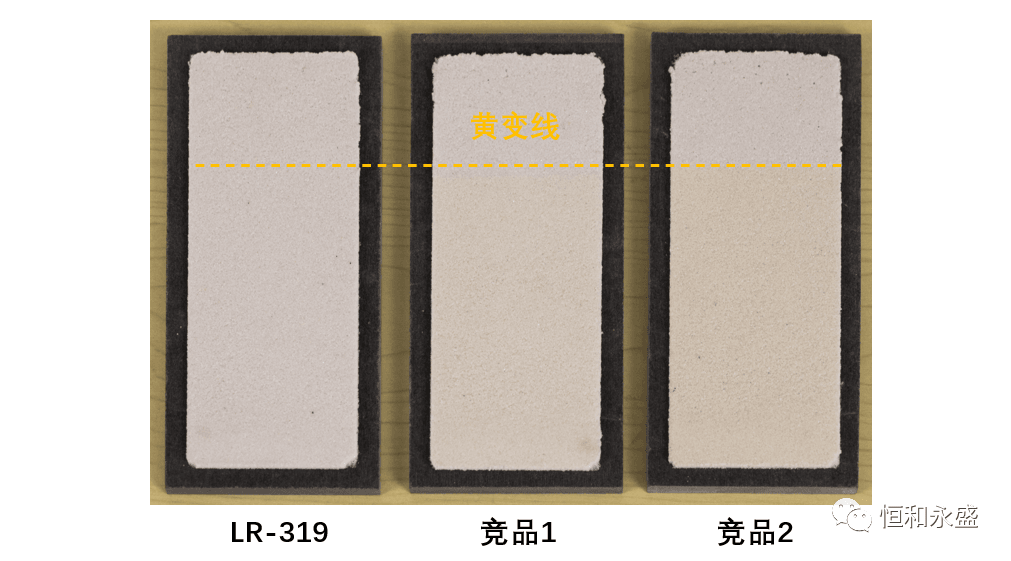

測試方法：按照配方制備真石漆樣板，在常溫養護7天后，取出放入氙燈光照600h， 觀察真石漆板表面變化并用色差儀測試黃變值。
測試小結：LR-319涂層不開裂、不起鼓、不剝落，粉化為0級，變色≤1級，而競品變色＞1級，故LR-319乳液具有優異的耐黃變性能，可應用于白色和淺色真石漆。
詳細產品信息，歡迎聯系咨詢：
江經理：18910037129（微信同號）
劉先生：18818910001（微信同號）
